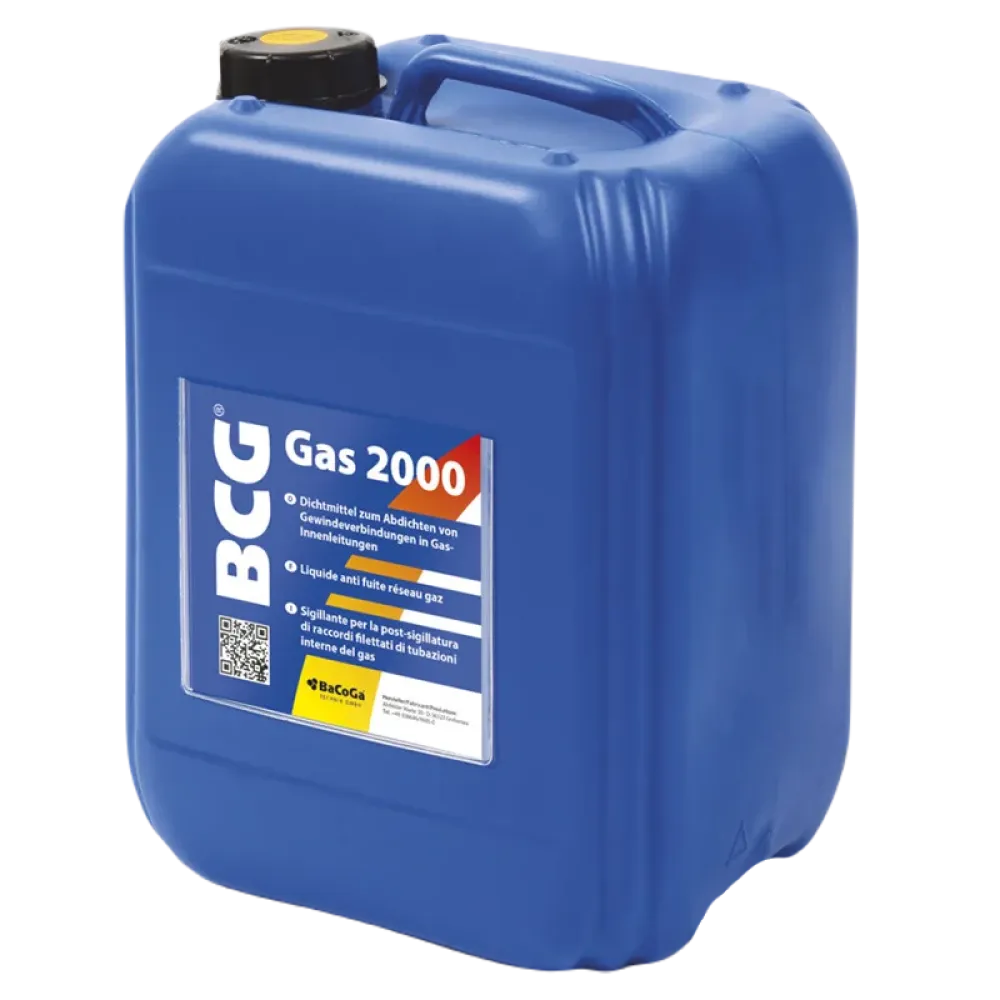

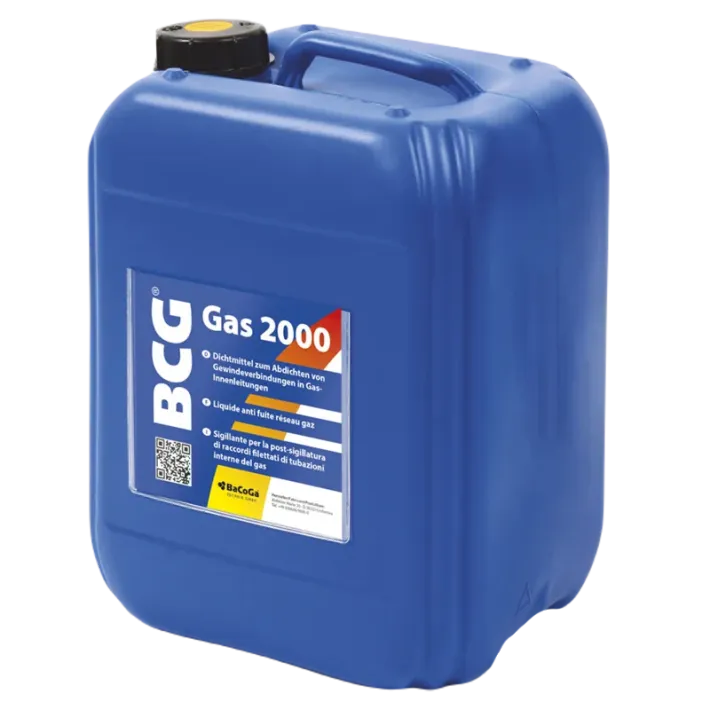

BCG GAS 2000 Tekutý tesniaci prostriedok na netesnosti plynových potrubí

Popis:

BACOGA BCG® Gas 2000 je tesniaca kvapalina určená na dodatočné utesnenie závitových spojov s konopou v plynových potrubiach. Táto plastovo-rozpúšťadlová zmes účinne tesní oceľové rúry so závitovými spojmi, poskytuje spoľahlivé riešenie pre plynové inštalácie.

Registračné čísla:

• DIN DVGW Registračné číslo NG-5153BL0184
• ÖVGW Registračné číslo G 2.662
• SVGW Registračné číslo 15-027-7

BACOGA BCG Gas 2000 Pokyny na použitie:

Pri zmiešaných inštaláciách obsahujúcich pozinkované materiály, meď, plasty a lisované spoje, BCG Gas 2000 tesniaca kvapalina nepoškodzuje plastové tesnenia a je možné ju použiť. Je kompatibilná aj s lisovanými rúrami.

Postup:

Dodržujte požiadavky uvedené v pracovnom liste DVGW G 624 pre dodatočné tesnenie plynových potrubí so závitovými spojmi. Počas spracovania zabezpečte dostatočné vetranie.

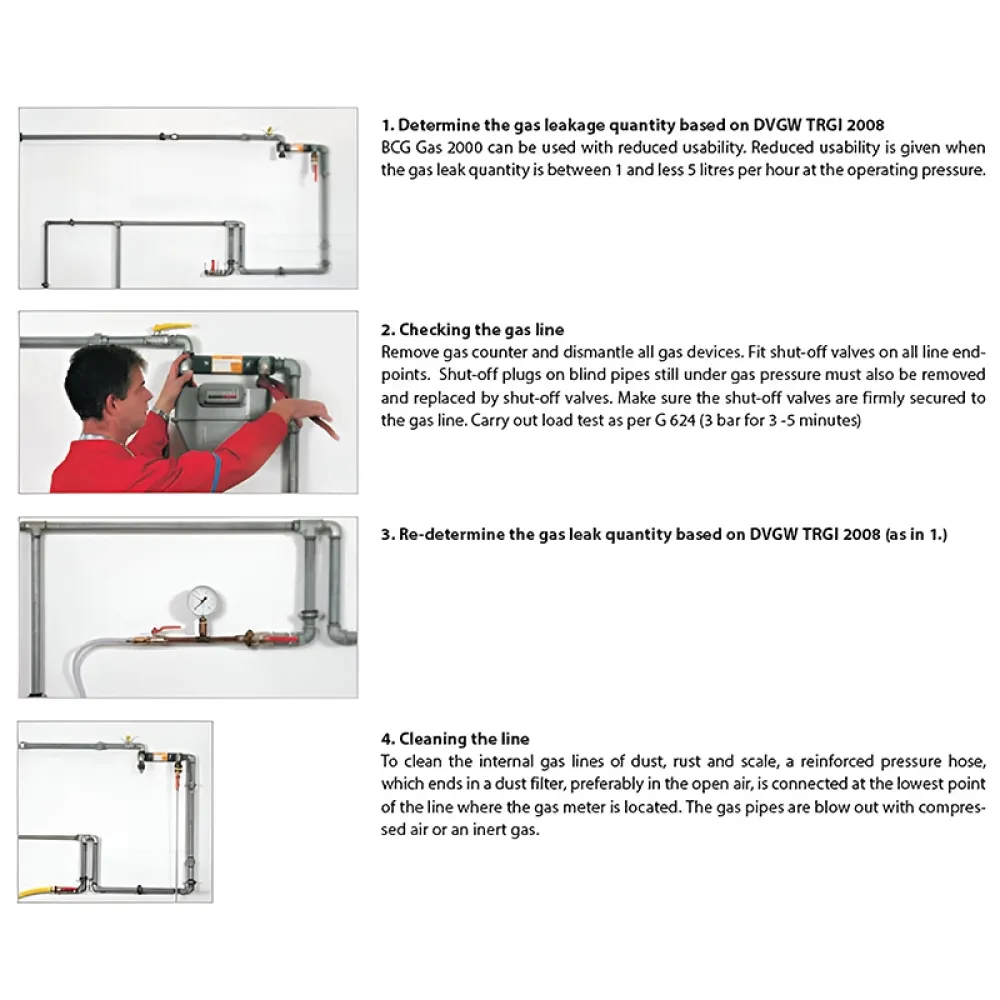

1. Stanovenie množstva úniku plynu: Postupujte podľa pokynov DVGW TRGI 2008 na určenie množstva úniku plynu. BCG Gas 2000 je možné použiť, ak množstvo úniku plynu je medzi 1 a menej ako 5 litrov za hodinu pri prevádzkovom tlaku.

2. Kontrola plynového potrubia:

   • Odstráňte plynomer a demontujte všetky plynové zariadenia.
   • Na všetkých koncoch potrubí namontujte uzatváracie ventily.
   • Nahraďte uzatváracie zátky na slepých potrubiach, ktoré sú stále pod tlakom plynu, uzatváracími ventilmi.
   • Uistite sa, že uzatváracie ventily sú pevne upevnené na plynovom potrubí.
   • Vykonajte tlakový test podľa G 624 (3 bary po dobu 3-5 minút).

3. Opätovné určenie množstva úniku plynu: Opätovne posúďte množstvo úniku plynu podľa pokynov DVGW TRGI 2008.

4. Vyčistenie potrubia: Použite zosilnenú tlakovú hadicu s koncovým prachovým filtrom na odstránenie prachu, hrdze a usadenín z plynových potrubí. Pripojte hadicu k najnižšiemu bodu potrubia, kde sa nachádza plynomer, a vyfúkajte potrubie stlačeným vzduchom alebo inertným plynom.

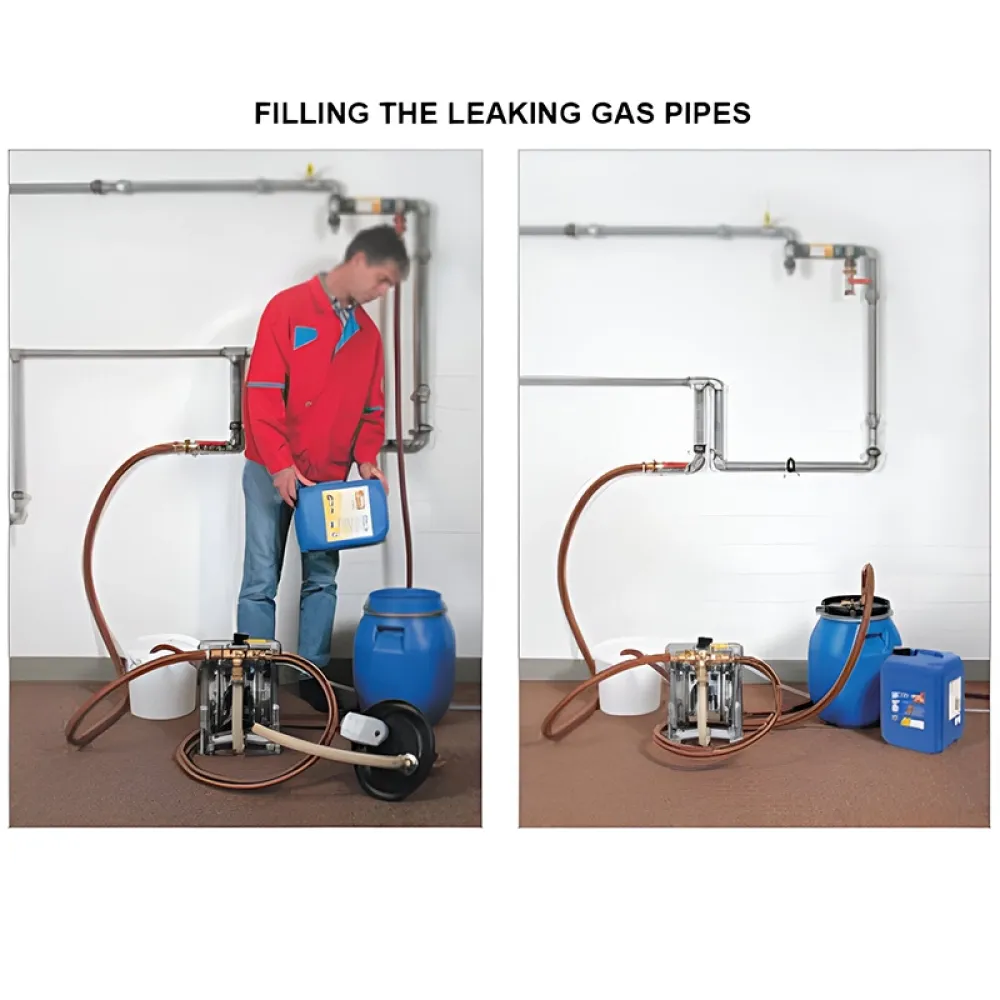

Plnenie netesných plynových potrubí:

• Pred použitím dôkladne pretrepte nádobu BCG Gas 2000.
• Na plnenie netesných plynových potrubí použite kompresor s kapacitou minimálne 250 l/min alebo 1 fľašu dusíka.

1. Pomocou membránového čerpadla pomaly naplňte potrubie od najnižšieho bodu pod najnižším uzatváracím ventilom. Uistite sa, že použijete dostatočné množstvo BCG Gas 2000.
2. Odpustite plynový systém od najnižšieho po najvyšší uzatvárací ventil. Hadice z uzatváracích ventilov umiestnite do odvetrávacích nádob na zachytenie zvyškov BCG Gas 2000 počas odpúšťania.
3. Po správnom naplnení zadajte do potrubia tlak 4 bary plus 1 bar na každých 10 m výšky inštalácie. Udržiavajte tlak minimálne 30 minút.
4. Na najvyššom bode potrubia pripojte tlakový vankúš na dusík (1-2 L objem, max. 4 bary) na udržanie tlaku počas 30-minútovej prevádzky.

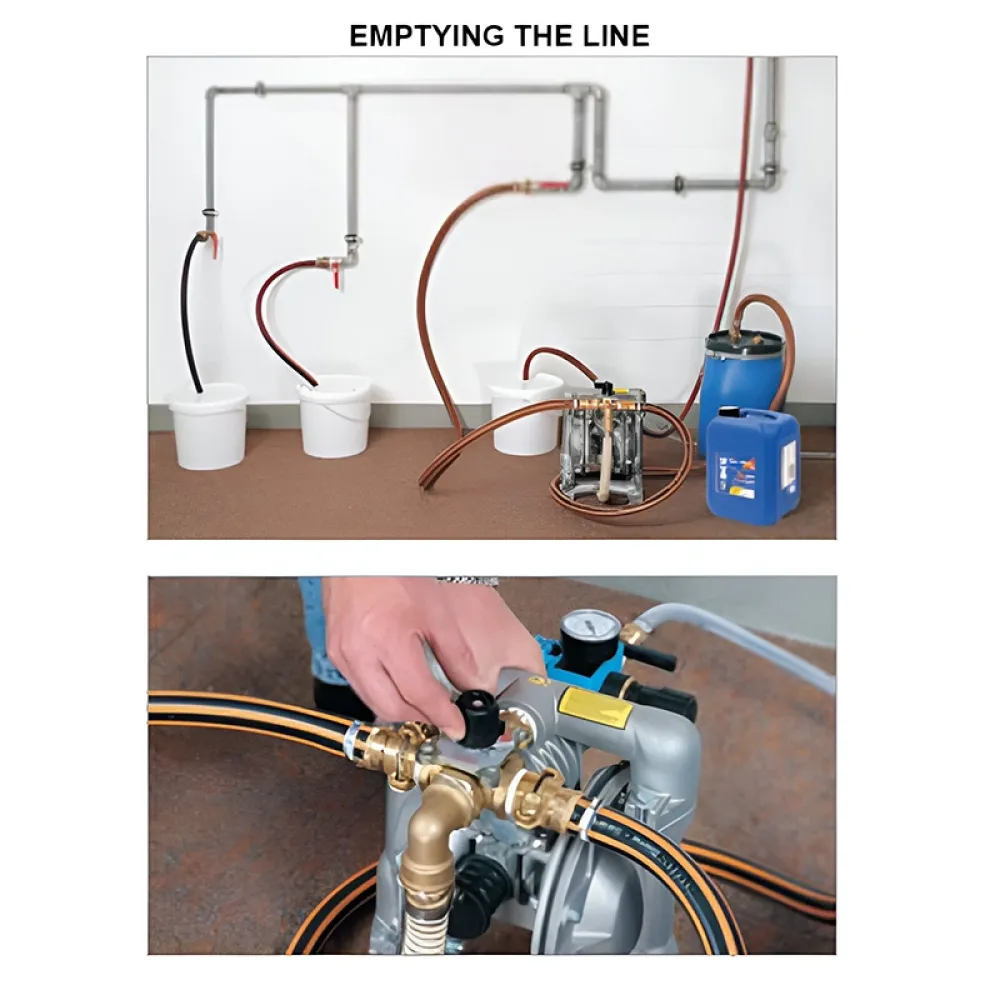

Vyprázdnenie potrubia:

1. Opatrne znížte tlak a vyprázdnite potrubie cez najnižší bod pod najnižším uzatváracím ventilom. Otvorte všetky uzatváracie ventily odhora nadol.
2. Zmeňte membránové čerpadlo na štvorcestnom mixéri zo "čerpadlo" na "sanie".

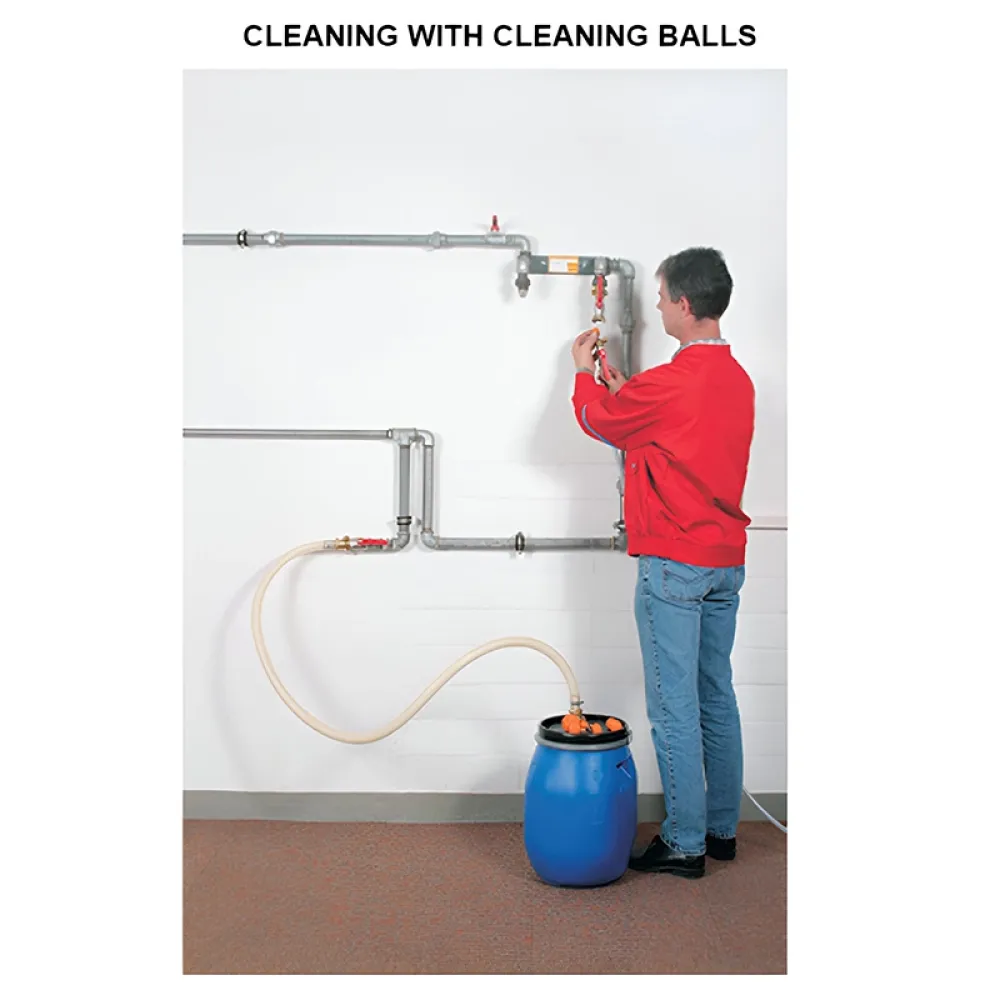

Čistenie pomocou čistiacich guľôčok:

Pred čistením plynového systému pomocou čistiacich guľôčok odpojte odvetrávacie nádoby a vypúšťacie hadice z uzatváracích ventilov. Ak sa z potrubia nevytláča tesniaca kvapalina, postupujte takto:

1. Použite hubové gule s priemerom aspoň o 10 % väčším ako je prierez potrubia.
2. Vložte hubové gule na miesta uzatváracích ventilov a pretlačte ich potrubím pomocou dusíka alebo stlačeného vzduchu, začínajúc od najvyššieho uzatváracieho ventilu.
3. Gule pretlačia zvyšnú tesniacu kvapalinu pred sebou a dopravia ju späť do nádoby na plnenie.
4. Proces čistenia zopakujte minimálne dvakrát, aby ste odstránili prebytočné zvyšky produktu. V závislosti od okolností môže byť potrebné opakovanie.
5. Produkt je možné znovu použiť a kontaminovaný produkt je možné vyčistiť pomocou sita.

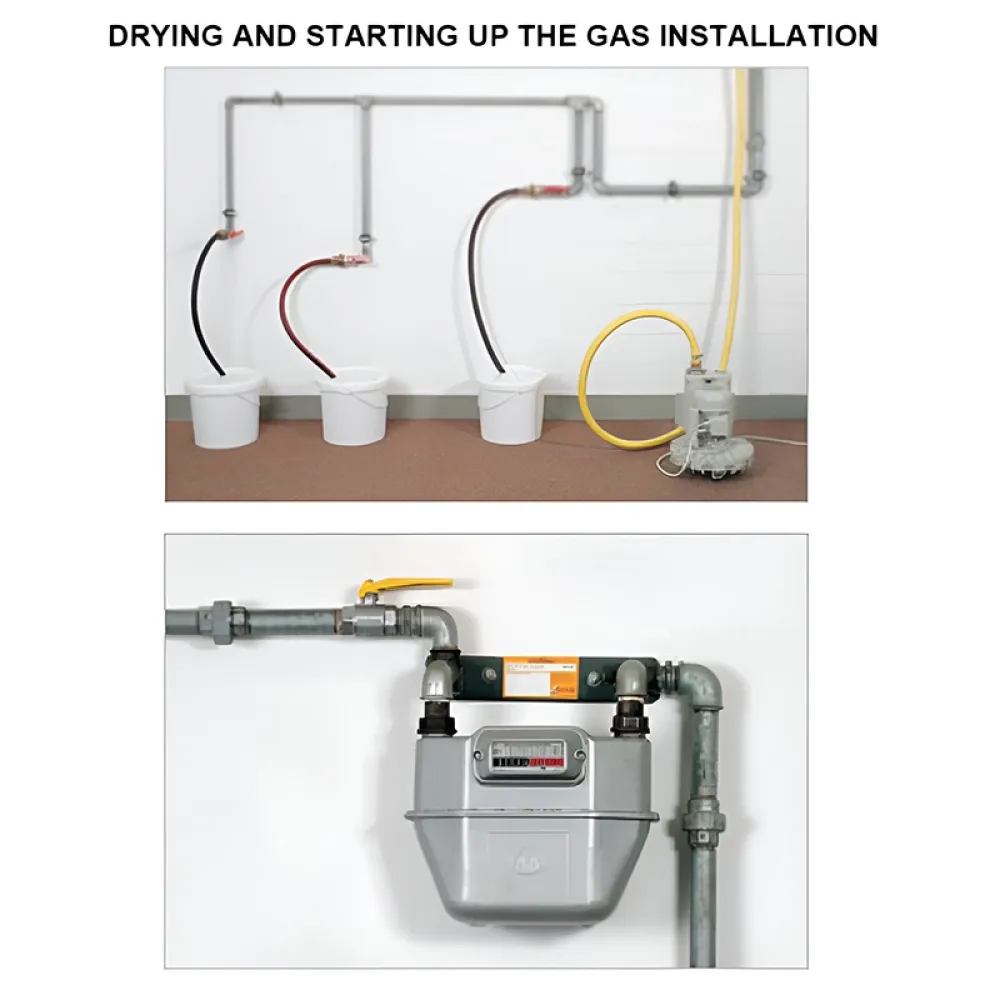

Sušenie:

Sušenie sa vykonáva pomocou sušiaceho ventilátora. Zabezpečte, aby odvetrávacie hadice boli bezpečne pripojené, aby nedošlo k znečisteniu produktu. Doba sušenia je približne 1 hodina pre 25 m potrubia. Väčšie potrubia môžu vyžadovať viac času. Po sušení vykonajte test úniku podľa DVGW-TRGI 2008.

Pozor:

BCG Gas 2000 rýchlo schne. Čistenie je možné vodou do pol hodiny. Čiastočne vysušený produkt možno odstrániť rozpúšťadlom.

Spustenie plynovej inštalácie:

Po úspešnom teste úniku je možné systém uviesť do prevádzky podľa noriem DVGW-TRGI 2008. Dokumentujte opatrenia na zabezpečenie kvality pre správne spustenie.
