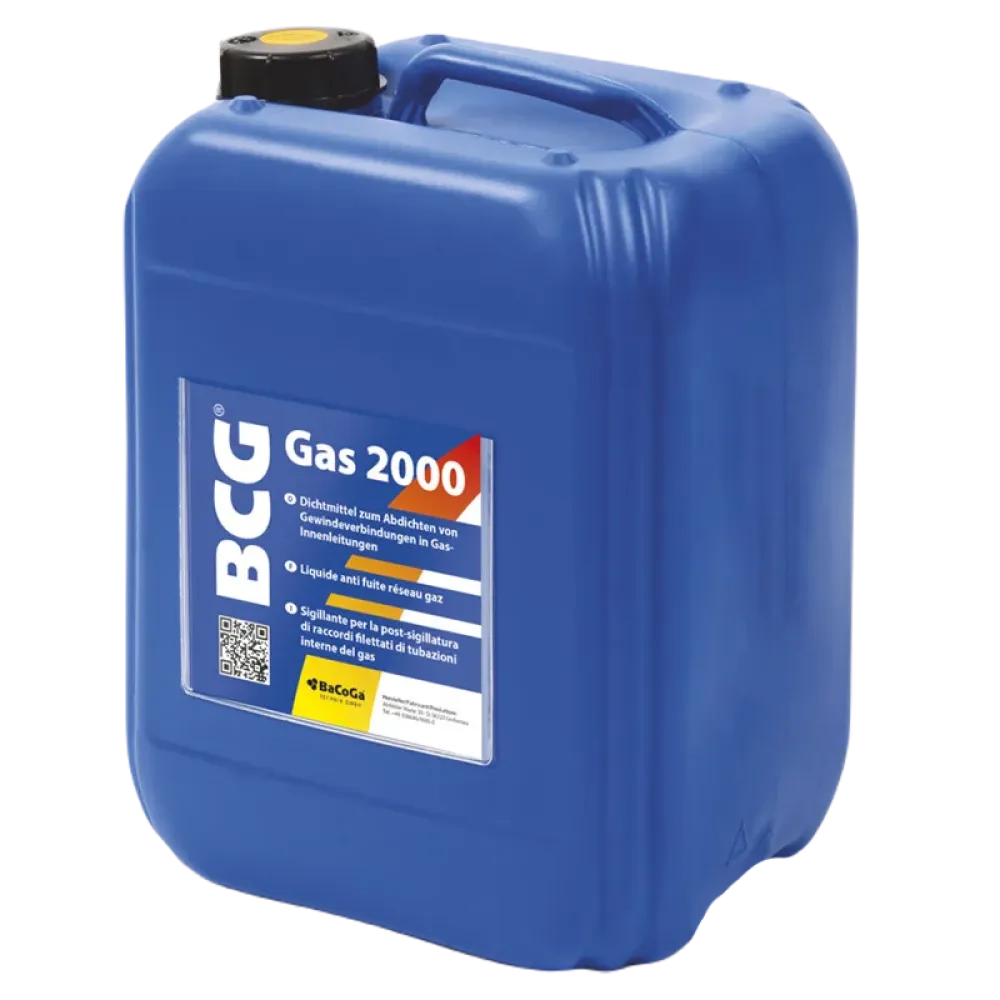

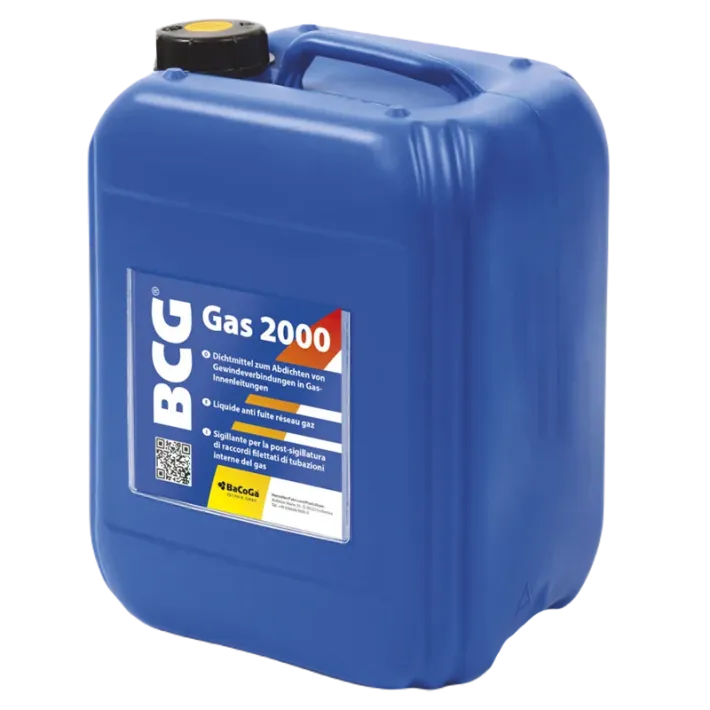

BCG GAS 2000 Uszczelniacz do wycieków w rurach gazowych

Opis:

BACOGA BCG® Gas 2000 to płynny uszczelniacz przeznaczony do późniejszego uszczelniania połączeń gwintowanych z włóknem konopnym w wewnętrznych przewodach gazowych. Ta mieszanka rozpuszczalników plastikowych skutecznie uszczelnia rury stalowe z połączeniami gwintowanymi, zapewniając niezawodne rozwiązanie dla instalacji gazowych.

Numery rejestracyjne:

• Numer rejestracyjny DIN DVGW NG-5153BL0184
• Numer rejestracyjny ÖVGW G 2.662
• Numer rejestracyjny SVGW 15-027-7

Instrukcja użycia BACOGA BCG Gas 2000:

W przypadku instalacji mieszanych obejmujących materiały ocynkowane, miedź, plastik i złączki zaciskowe, uszczelniacz BCG Gas 2000 nie uszkadza uszczelek plastikowych i jest kompatybilny z rurami zaciskowymi.

Proces:

Postępuj zgodnie z wymaganiami określonymi w karcie technicznej DVGW G 624 dotyczącymi późniejszego uszczelniania przewodów gazowych z połączeniami gwintowanymi. Podczas przetwarzania zapewnij odpowiednią wentylację.

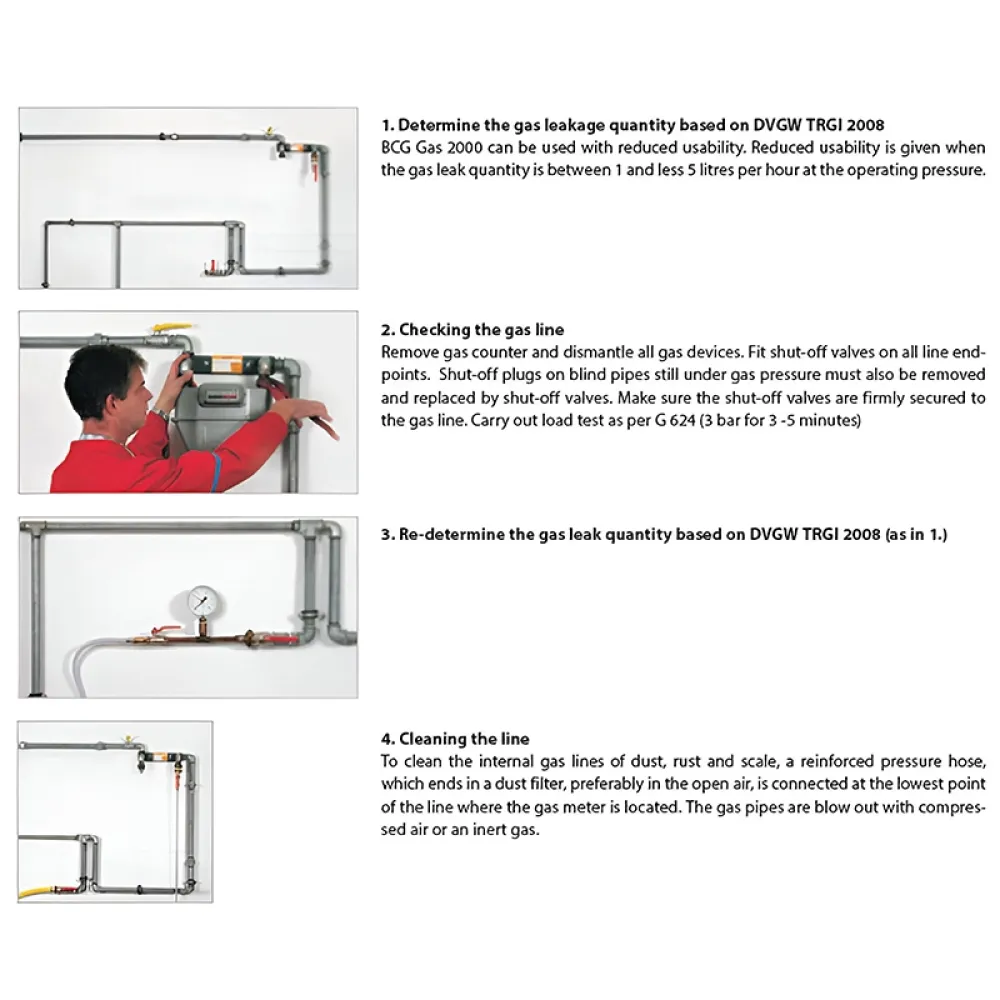

1. Określenie ilości wycieku gazu: Postępuj zgodnie z wytycznymi DVGW TRGI 2008, aby określić ilość wycieku gazu. BCG Gas 2000 można stosować, jeśli ilość wycieku gazu mieści się w przedziale od 1 do mniej niż 5 litrów na godzinę przy ciśnieniu roboczym.

2. Sprawdź przewód gazowy:

   • Usuń licznik gazu i zdemontuj wszystkie urządzenia gazowe.
   • Zamontuj zawory odcinające na wszystkich końcówkach przewodów.
   • Wymień zaślepki na przewodach wciąż pod ciśnieniem gazu na zawory odcinające.
   • Upewnij się, że zawory odcinające są solidnie przymocowane do przewodu gazowego.
   • Przeprowadź test obciążeniowy zgodnie z G 624 (3 bary przez 3-5 minut).

3. Ponownie określ ilość wycieku gazu: Ponownie oceń ilość wycieku gazu zgodnie z wytycznymi DVGW TRGI 2008.

4. Wyczyść przewód: Użyj wzmocnionego węża ciśnieniowego z filtrem przeciwpyłowym, aby oczyścić wewnętrzne przewody gazowe z kurzu, rdzy i osadów. Podłącz wąż do najniższego punktu przewodu, gdzie znajduje się licznik gazu, i przedmuchaj przewody powietrzem sprężonym lub gazem obojętnym.

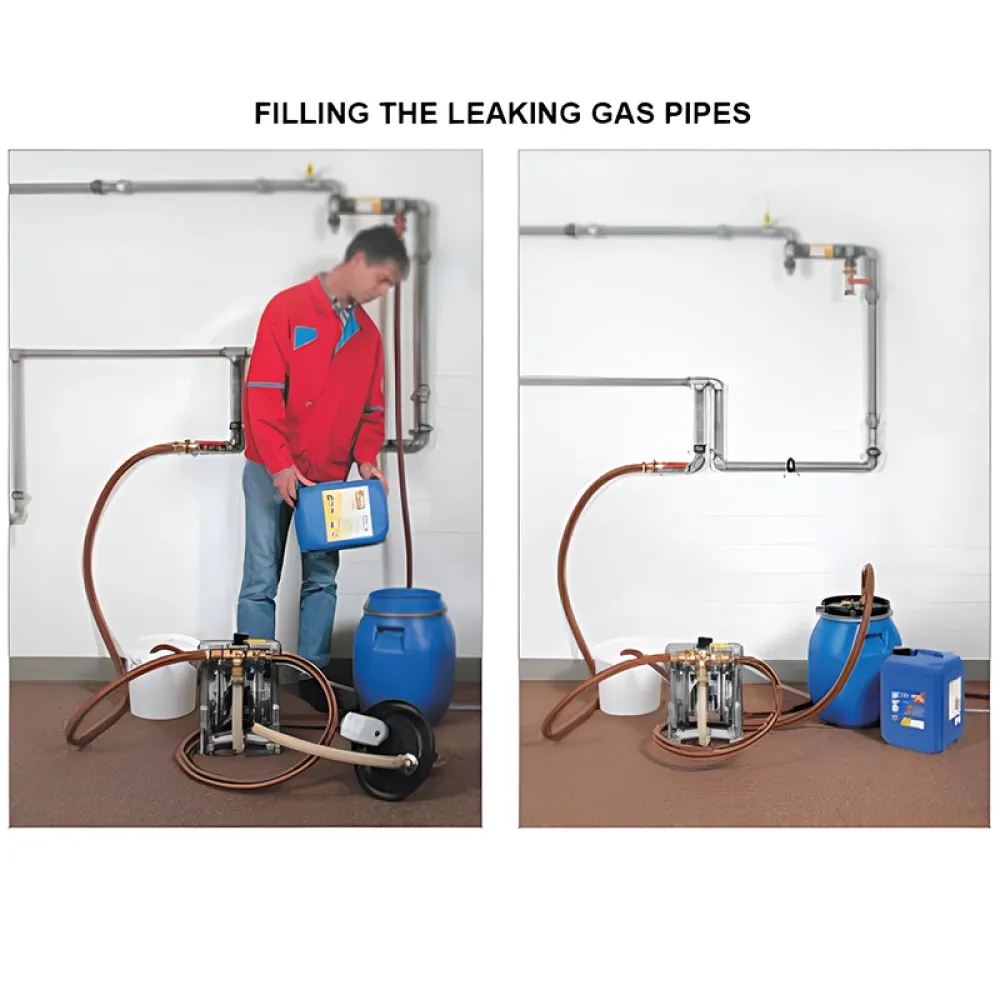

Napełnianie nieszczelnych przewodów gazowych:

• Przed użyciem dobrze wstrząśnij pojemnikiem BCG Gas 2000.
• Aby napełnić nieszczelne przewody gazowe, użyj sprężarki o wydajności co najmniej 250 l/min lub butli z azotem.

1. Powoli napełnij przewód od najniższego punktu poniżej najniższego zaworu odcinającego, używając pompy membranowej zasilanej azotem lub powietrzem sprężonym. Zapewnij wystarczającą ilość BCG Gas 2000.
2. Przepłucz system przewodów gazowych od najniższego punktu do najwyższego, najbardziej oddalonego zaworu odcinającego. Umieść końcówki węży wychodzących z zaworów odcinających w wiadrach wentylacyjnych, aby zebrać resztki BCG Gas 2000 podczas przepłukiwania.
3. Po prawidłowym napełnieniu naładuj przewód do 4 barów plus 1 bar na każde 10 m wysokości instalacji do uszczelnienia. Utrzymuj ciśnienie przez co najmniej 30 minut.
4. Podłącz poduszkę ciśnieniową azotową (objętość 1-2 l, max. 4 bary) na najwyższym punkcie przewodu, aby utrzymać ciśnienie podczas 30-minutowego okresu pracy.

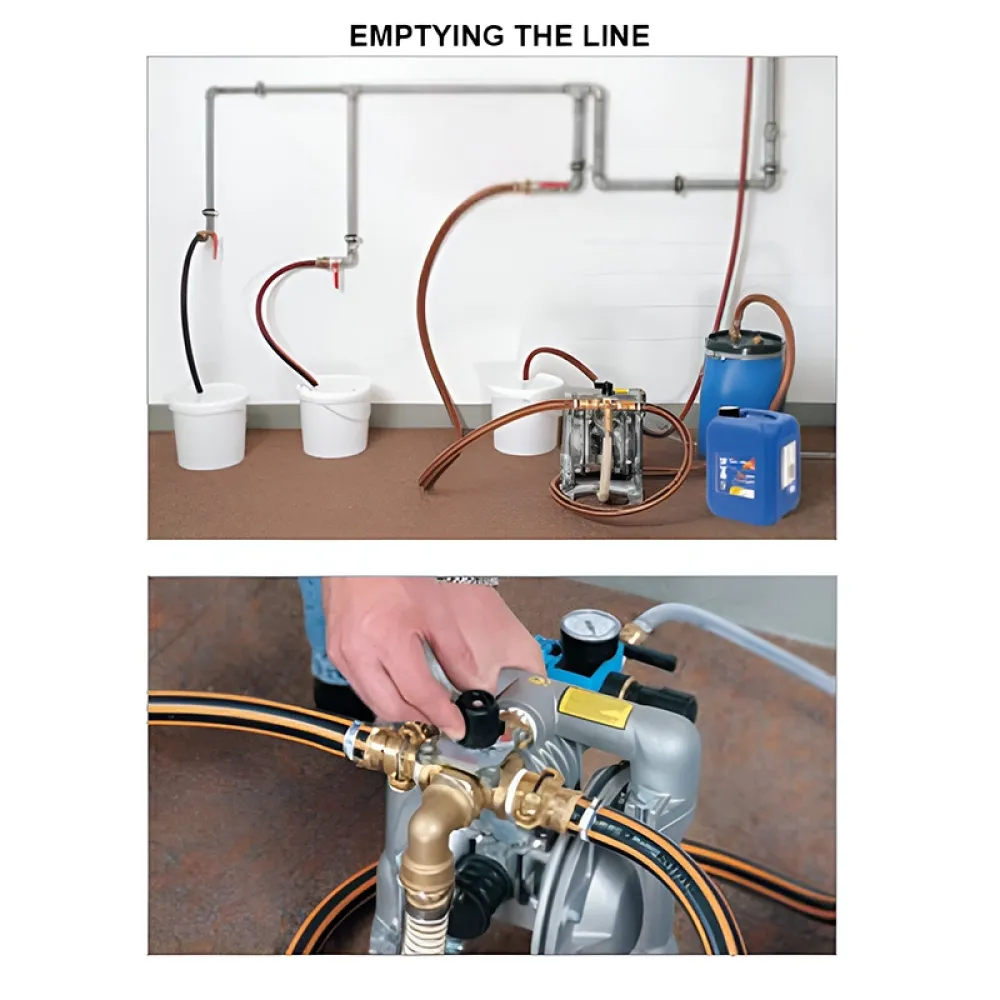

Opróżnianie przewodu:

1. Ostrożnie zmniejsz ciśnienie napełniania, a następnie opróżnij przewód od najniższego punktu poniżej najniższego zaworu odcinającego. Otwórz wszystkie zawory odcinające od góry do dołu.
2. Przełącz pompę membranową w mieszalniku czterokierunkowym z „pompy” na „zasysanie”.

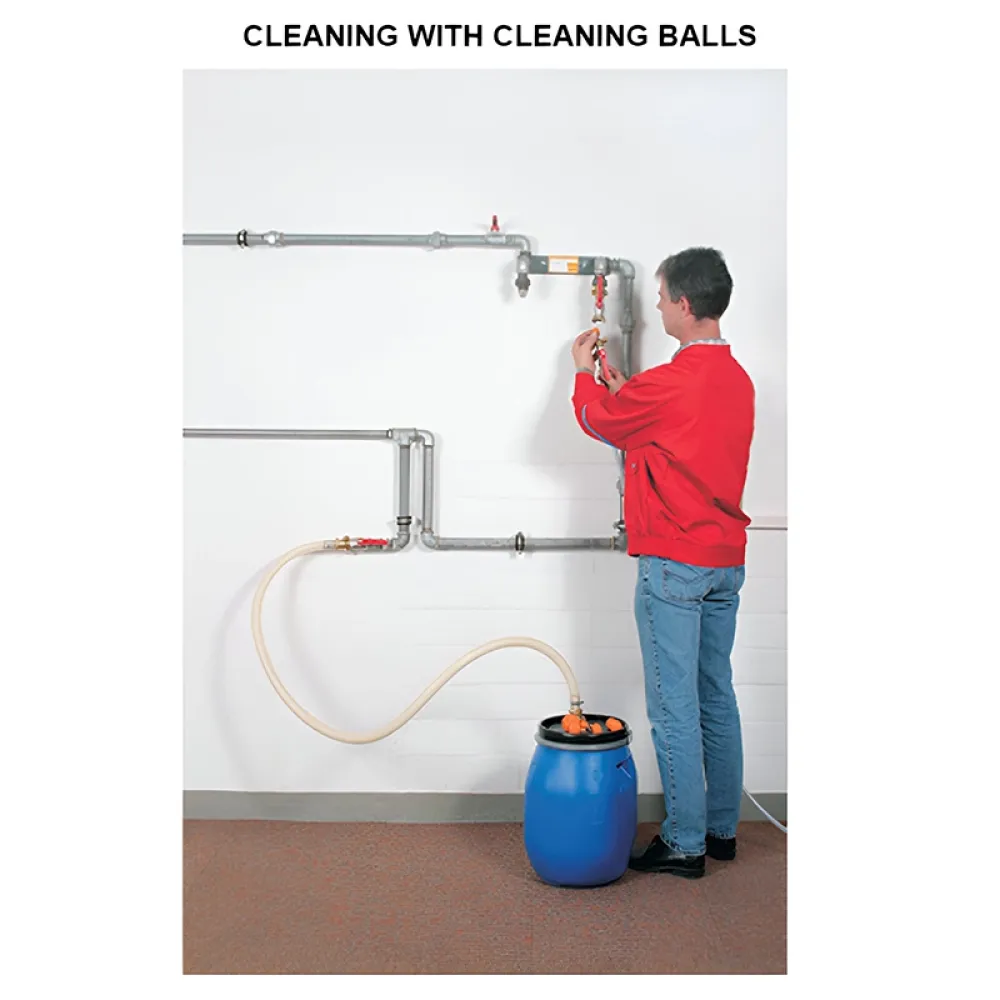

Czyszczenie za pomocą kulek czyszczących:

Przed czyszczeniem systemu gazowego za pomocą kulek czyszczących odłącz wiadra wentylacyjne i węże przepłukujące od zaworów odcinających. Jeśli z przewodu nie wypływa uszczelniacz, wykonaj następujące kroki:

1. Użyj kulek z gumowej pianki o średnicy co najmniej 10% większej niż przekrój przewodu.
2. Wprowadź kulki z gumowej pianki w punktach zaworów odcinających i przeciśnij je przez przewód za pomocą azotu lub powietrza sprężonego, zaczynając od najwyższego zaworu odcinającego.
3. Kulki przesuwają pozostały uszczelniacz przed sobą i transportują go z powrotem do pojemnika napełniającego.
4. Powtórz proces czyszczenia co najmniej dwa razy, aby usunąć nadmiar pozostałości produktu. W zależności od okoliczności może być konieczne ponowne czyszczenie.
5. Produkt można ponownie wykorzystać, a zanieczyszczony produkt można oczyścić za pomocą sita.

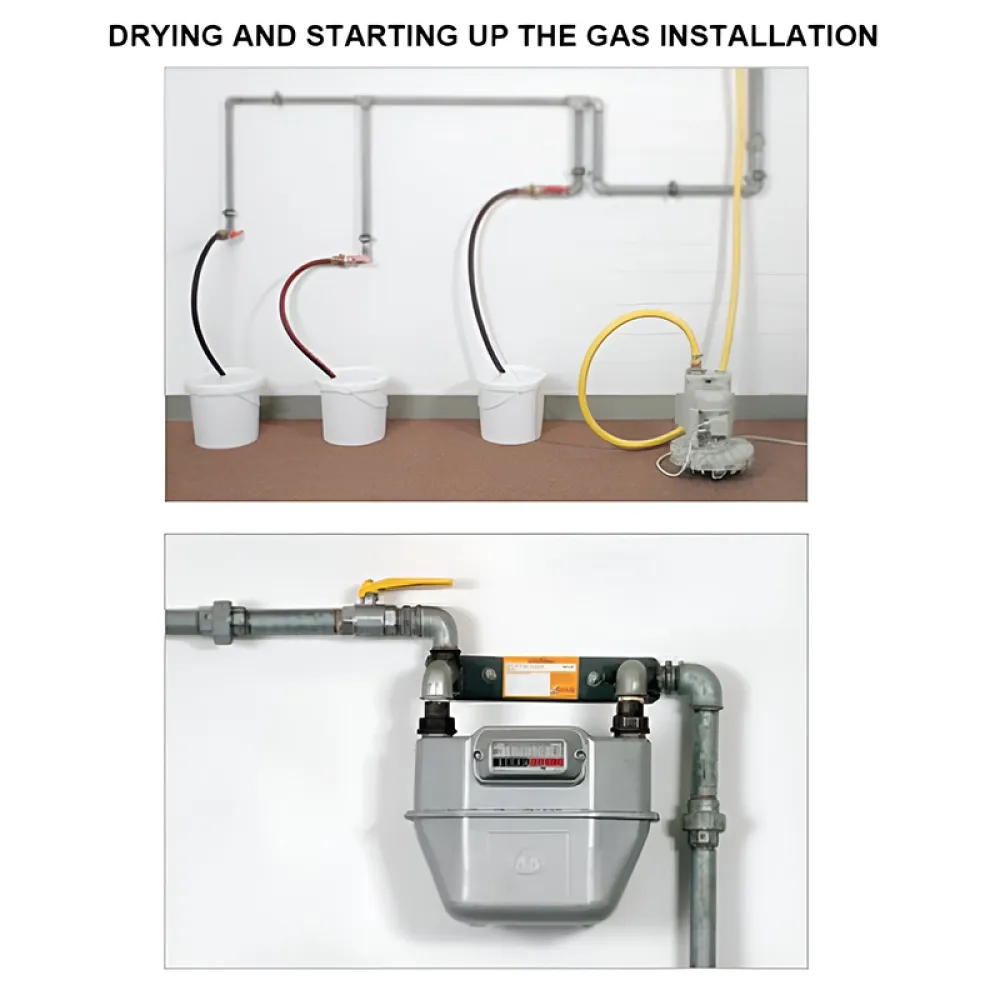

Suszenie:

Suszenie przeprowadza się za pomocą wentylatora suszącego. Ponownie podłącz wiadra wentylacyjne i węże przepłukujące do zaworów odcinających, upewniając się, że węże przepłukujące są zabezpieczone w wiadrach, aby zapobiec zanieczyszczeniu produktu. Ustaw wentylator w taki sposób, aby umożliwić swobodny przepływ powietrza. Jeśli wydajność spadnie, wyczyść filtr. Czas suszenia wynosi około 1 godziny dla długości rury 25 m. Przewody o większych średnicach nominalnych mogą wymagać więcej czasu. Po suszeniu przeprowadź test szczelności zgodnie z DVGW-TRGI 2008.

Uwaga:

BCG Gas 2000 szybko wysycha. Można go wyczyścić wodą w ciągu pierwszych 30 minut. Produkt częściowo wyschnięty można usunąć za pomocą rozpuszczalnika.

Uruchamianie instalacji gazowej:

Po pomyślnym teście szczelności system może zostać uruchomiony zgodnie z DVGW-TRGI 2008. Udokumentuj środki zapewnienia jakości dla prawidłowego uruchomienia instalacji.
