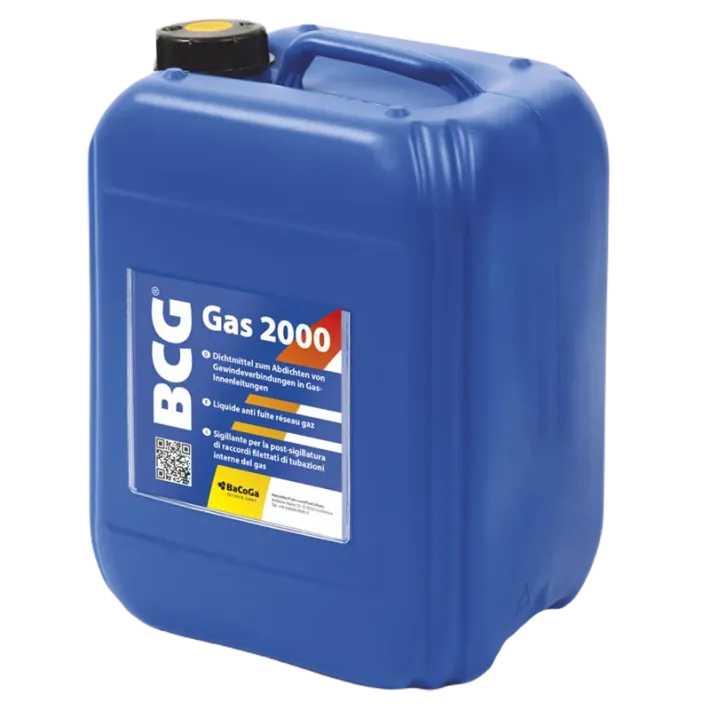

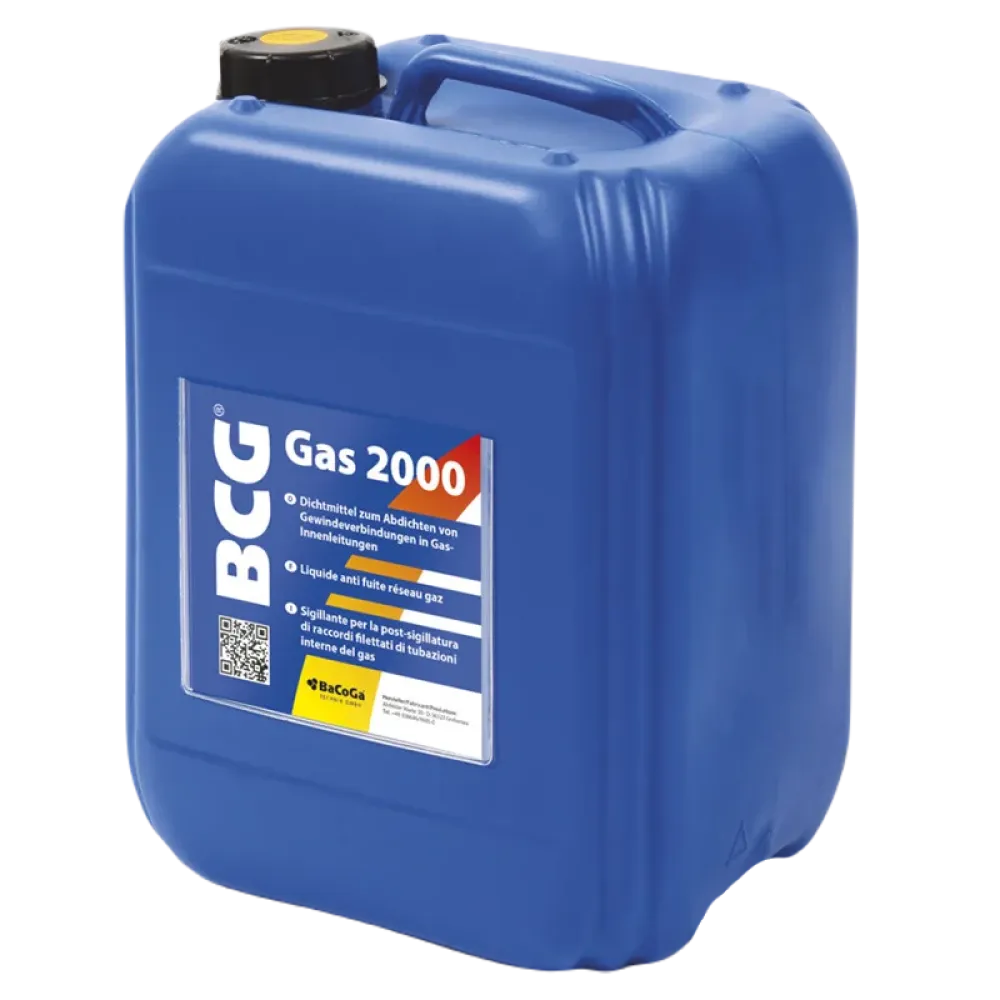

BCG GAS 2000 Sellador para fugas en tuberías de gas

Descripción:

BACOGA BCG® Gas 2000 es un sellador líquido diseñado para el sellado posterior de juntas roscadas con cáñamo en conductos internos de gas. Esta mezcla de solventes plásticos sella eficazmente tuberías de acero con juntas roscadas, ofreciendo una solución confiable para instalaciones de gas.

Números de registro:

• Número de registro DIN DVGW NG-5153BL0184
• Número de registro ÖVGW G 2.662
• Número de registro SVGW 15-027-7

Instrucciones de uso de BACOGA BCG Gas 2000:

Para instalaciones mixtas que incluyen materiales galvanizados, cobre, plástico y accesorios prensados, el sellador BCG Gas 2000 no daña las juntas de plástico y es compatible con tuberías prensadas.

Procedimiento:

Cumpla con los requisitos especificados en la ficha técnica DVGW G 624 para el sellado posterior de líneas de gas con conexiones roscadas. Asegúrese de que haya una ventilación adecuada durante el proceso.

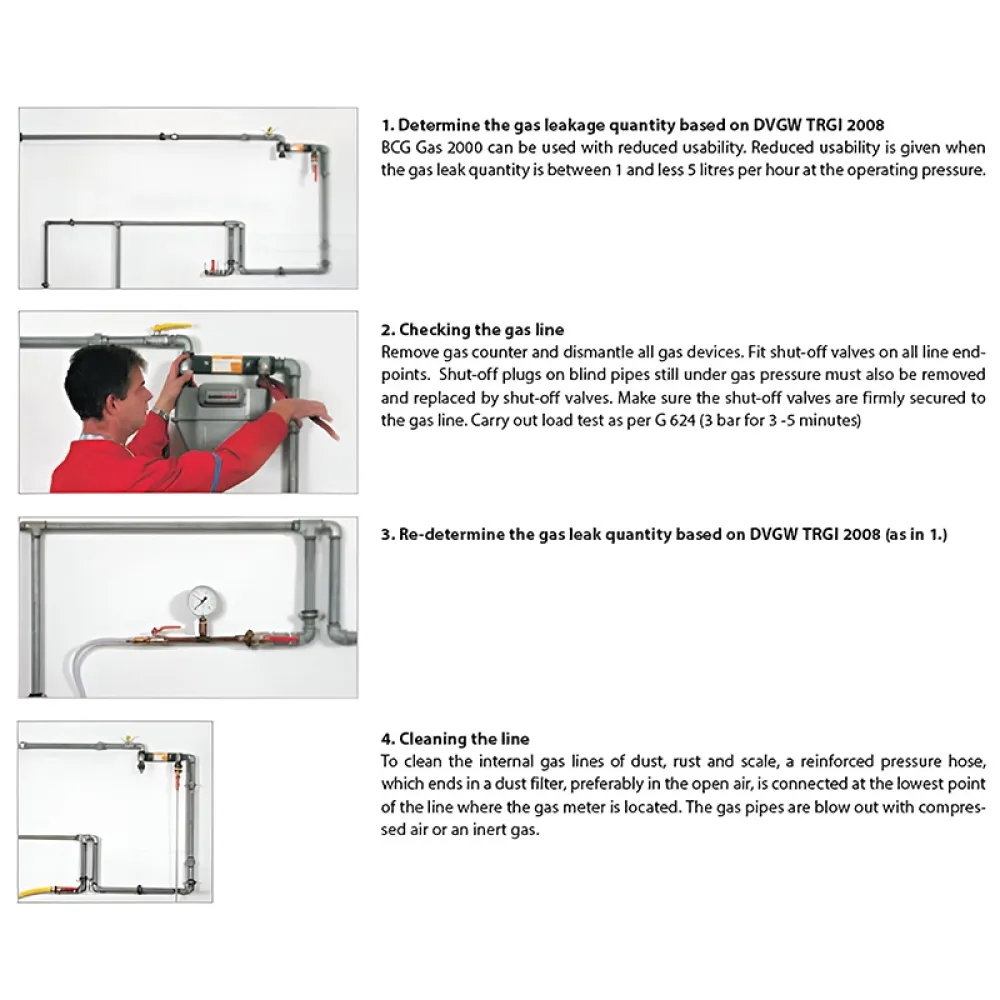

1. Determinar la cantidad de fuga de gas: Siga las pautas de DVGW TRGI 2008 para determinar la cantidad de fuga de gas. BCG Gas 2000 puede usarse si la cantidad de fuga de gas está entre 1 y menos de 5 litros por hora a la presión de operación.

2. Comprobar la línea de gas:

   • Retire el contador de gas y desmonte todos los dispositivos de gas.
   • Instale válvulas de cierre en todos los extremos de las líneas.
   • Reemplace los tapones ciegos en tuberías aún bajo presión de gas con válvulas de cierre.
   • Asegúrese de que las válvulas de cierre estén firmemente sujetas a la línea de gas.
   • Realice una prueba de carga según G 624 (3 bar durante 3-5 minutos).

3. Reevaluar la cantidad de fuga de gas: Reevalue la cantidad de fuga de gas según las pautas de DVGW TRGI 2008.

4. Limpiar la línea: Utilice una manguera reforzada con filtro de polvo para limpiar las líneas internas de gas de polvo, óxido y escamas. Conecte la manguera al punto más bajo de la línea donde se encuentra el contador de gas y sople las líneas con aire comprimido o un gas inerte.

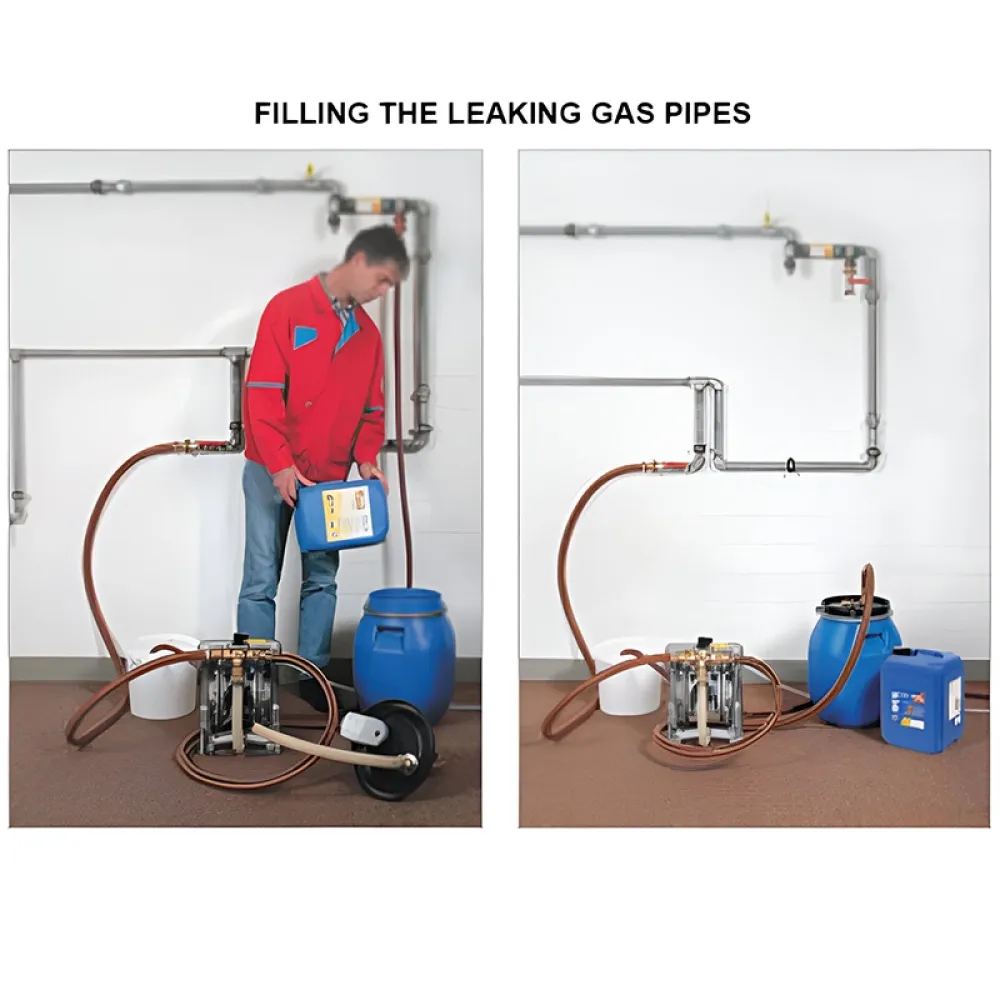

Relleno de tuberías de gas con fugas:

• Agite bien el recipiente de BCG Gas 2000 antes de usar.
• Para rellenar las tuberías de gas con fugas, utilice un compresor con una capacidad mínima de 250 l/min o una botella de nitrógeno.

1. Llene lentamente la línea desde el punto más bajo debajo de la válvula de cierre más baja utilizando una bomba de membrana operada con nitrógeno o aire comprimido. Asegúrese de usar suficiente BCG Gas 2000.
2. Purgue el sistema de tuberías de gas desde el punto más bajo hasta la válvula de cierre más alta y remota. Coloque los extremos de las mangueras provenientes de las válvulas de cierre en cubos de ventilación para recoger los residuos de BCG Gas 2000 durante la purga.
3. Después de un llenado correcto, cargue la línea a 4 bar más 1 bar por cada 10 m de altura de la instalación a sellar. Mantenga la presión durante al menos 30 minutos.
4. Conecte un acumulador de presión de nitrógeno (volumen de 1-2 L, máx. 4 bar) en el punto más alto de la línea para mantener la presión durante el periodo de operación de 30 minutos.

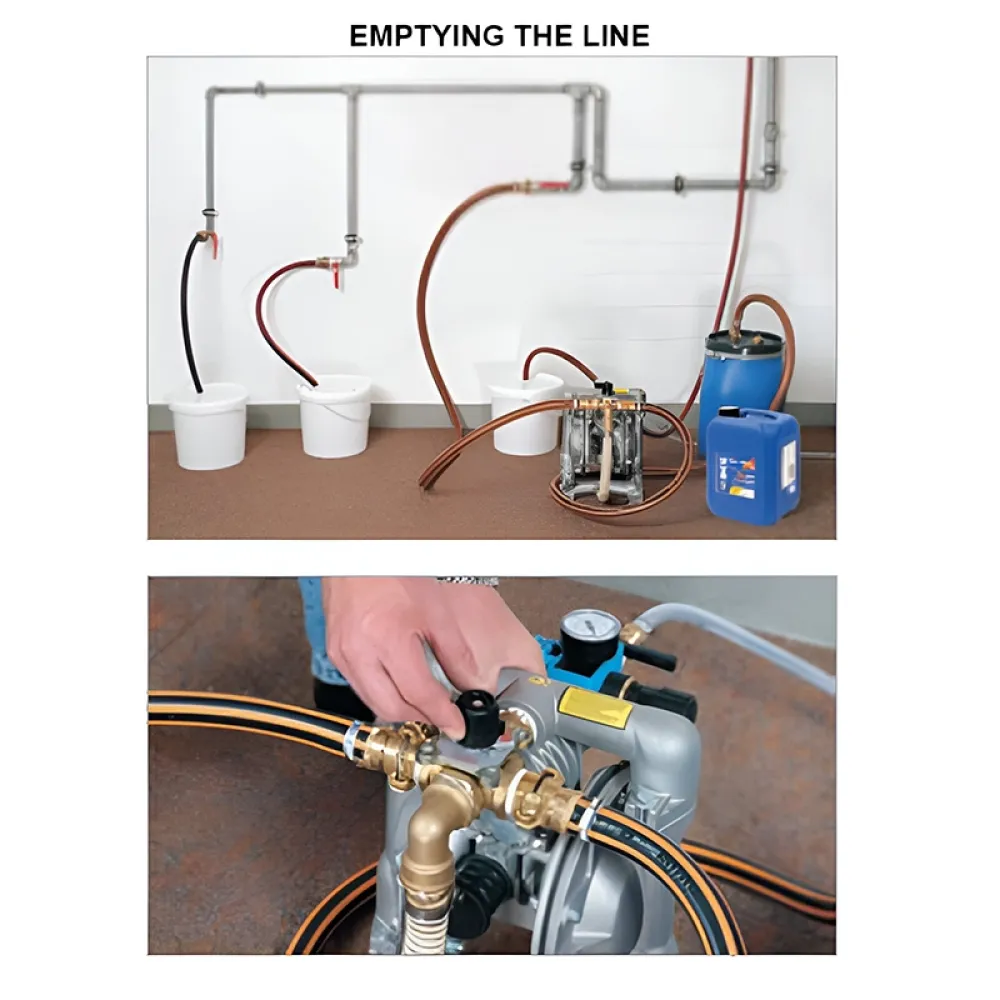

Vaciado de la línea:

1. Relaje cuidadosamente la presión de llenado, luego vacíe la línea desde el punto más bajo debajo de la válvula de cierre más baja. Abra todas las válvulas de cierre de arriba hacia abajo.
2. Configure la bomba de membrana en el mezclador de cuatro vías de "bomba" a "succión".

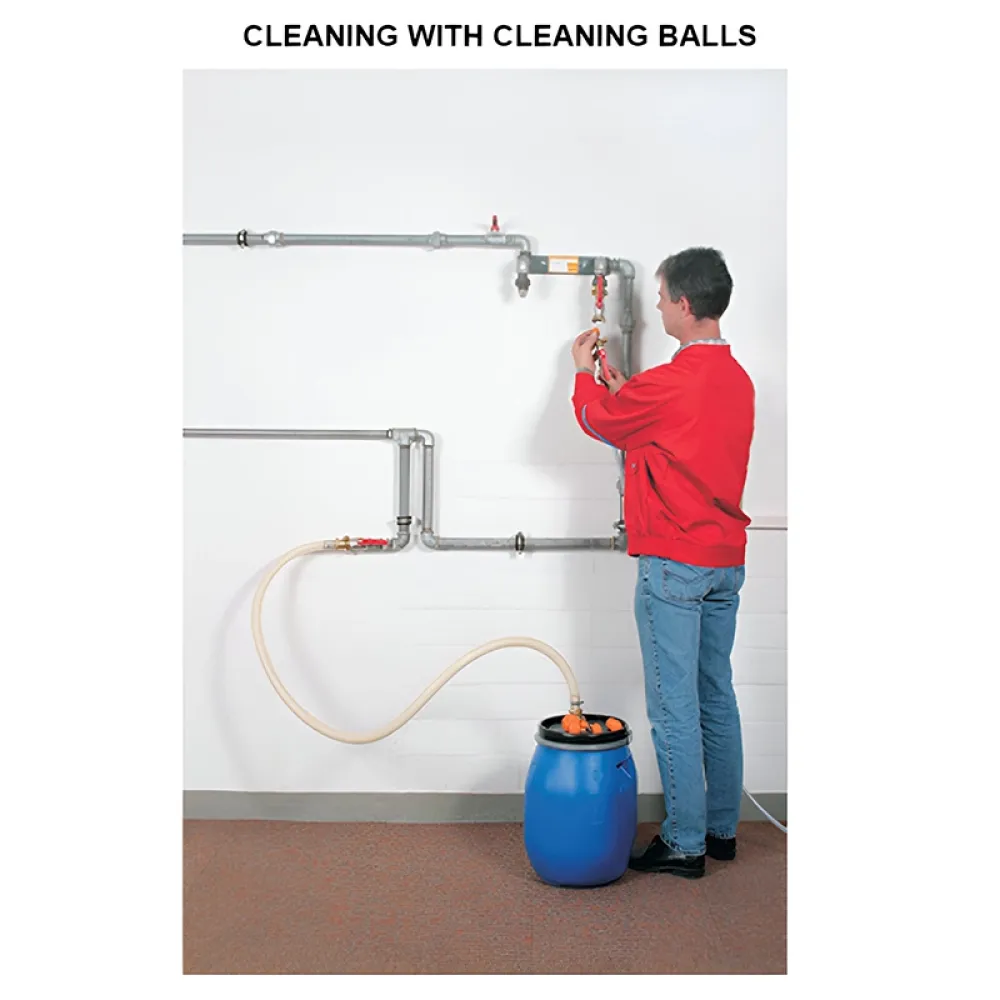

Limpieza con bolas de limpieza:

Antes de limpiar el sistema de gas con bolas de limpieza, desconecte los cubos de ventilación y las mangueras de purga de las válvulas de cierre. Si no sale sellador de la línea, siga estos pasos:

1. Utilice bolas de goma espuma con un diámetro al menos un 10% más grande que la sección transversal de la línea.
2. Inserte las bolas de goma espuma en los puntos de las válvulas de cierre y empújelas a través de la línea utilizando nitrógeno o aire comprimido, comenzando desde la válvula de cierre más alta.
3. Las bolas empujan el sellador restante frente a ellas y lo transportan al recipiente de llenado.
4. Repita el proceso de limpieza al menos dos veces para eliminar los residuos excesivos del producto. Dependiendo de las circunstancias, podría ser necesario repetirlo más veces.
5. El producto puede reutilizarse, y el producto contaminado puede limpiarse con un tamiz.

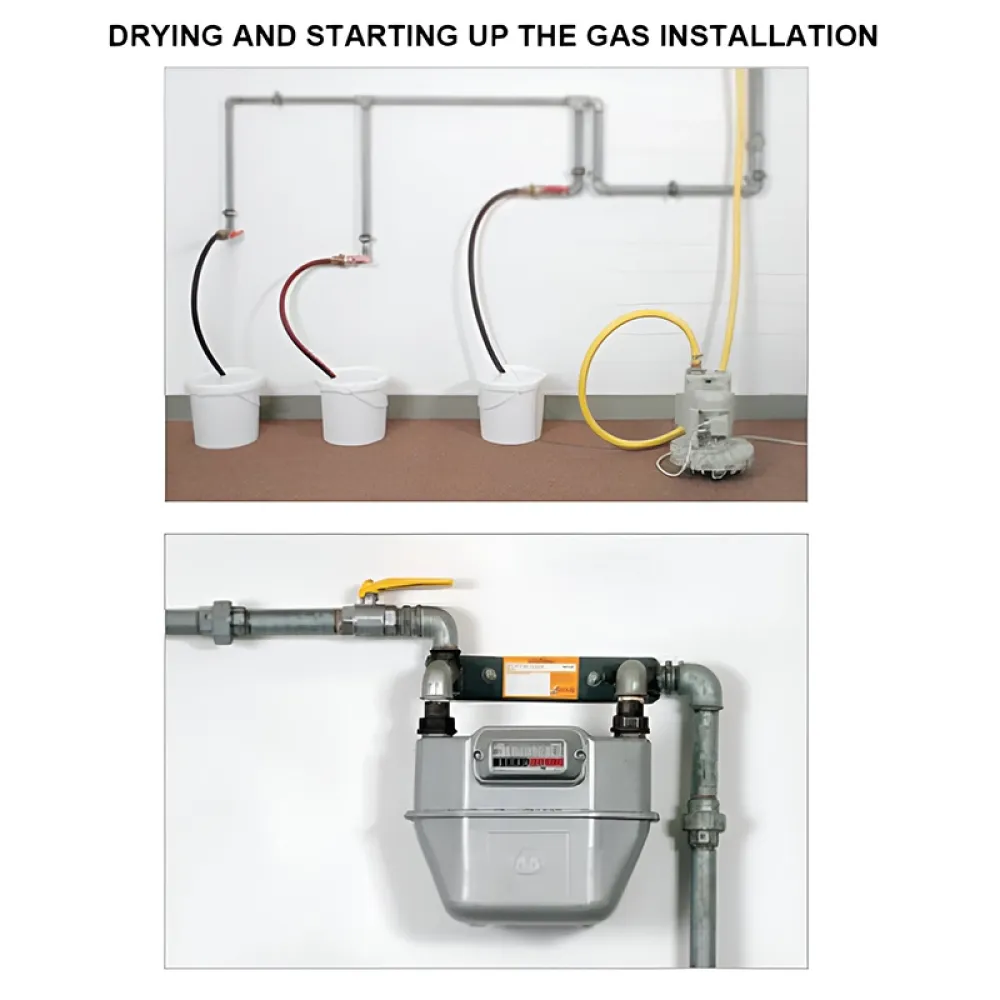

Secado:

El secado se realiza con un ventilador de secado. Reconecte los cubos de ventilación y las mangueras de purga a las válvulas de cierre, asegurándose de que las mangueras de purga estén aseguradas en los cubos para evitar la contaminación del producto. Configure el ventilador para permitir un flujo de aire libre. Si el rendimiento disminuye, limpie el filtro. El tiempo de secado es de aproximadamente 1 hora para una longitud de tubería de 25 m. Las líneas con un diámetro nominal mayor pueden requerir más tiempo. Después del secado, realice una prueba de fugas basada en DVGW-TRGI 2008.

Atención:

BCG Gas 2000 se seca rápidamente. Es posible limpiar con agua dentro de los primeros 30 minutos. Un producto parcialmente seco puede retirarse con solvente.

Puesta en marcha de la instalación de gas:

Después de una prueba de fugas exitosa, el sistema puede ponerse en funcionamiento según DVGW-TRGI 2008. Documente las medidas de aseguramiento de la calidad para un inicio correcto de la instalación.
